Hệ Sàn UBOOT: Hướng Dẫn Toàn Diện Từ A–Z Về Cấu Tạo, Nguyên Lý, Thi Công Và Ứng Dụng

Giới thiệu

Hệ sàn UBOOT là một trong những giải pháp sàn bê tông vượt nhịp hiện đại được ứng dụng rộng rãi trong các công trình có yêu cầu không gian lớn như trung tâm thương mại, bãi đỗ xe, bệnh viện, trường học, nhà xưởng và cao ốc văn phòng.

Không chỉ giúp giảm khối lượng bê tông, hệ UBOOT còn tối ưu khả năng vượt nhịp, giảm số lượng cột, tăng tính linh hoạt trong bố trí không gian và nâng cao hiệu quả kinh tế của công trình.

Trang này tổng hợp toàn bộ kiến thức quan trọng về hệ UBOOT và dẫn tới các bài phân tích chuyên sâu để bạn dễ dàng nghiên cứu.

Mục lục

Hệ sàn UBOOT là gì?
Nguyên lý làm việc của hệ UBOOT
Vì sao UBOOT giúp giảm tải trọng?
Khả năng vượt nhịp của sàn UBOOT
Punching Shear quanh cột
Quy trình thi công hệ UBOOT
Những lỗi thi công thường gặp
So sánh UBOOT với sàn bê tông đặc
Câu hỏi thường gặp

1. Hệ sàn UBOOT là gì?

UBOOT là hệ cốp pha rỗng bằng nhựa tái sử dụng một lần, được đặt vào vùng trung hòa của bản sàn nhằm tạo nên kết cấu sàn rỗng hai phương.

Giải pháp này giúp loại bỏ phần bê tông không tham gia chịu lực, từ đó giảm trọng lượng bản thân công trình mà vẫn duy trì khả năng chịu lực và độ cứng cần thiết.

👉 Đọc chi tiết: UBOOT là gì? Báo giá, thi công và ứng dụng.

2. Nguyên lý làm việc của hệ sàn UBOOT

Khác với sàn bê tông đặc truyền thống, hệ UBOOT tạo nên mạng lưới dầm chữ I theo hai phương ngay trong bản sàn.

Khi chịu tải, bê tông phía trên và phía dưới làm việc như hai cánh dầm, còn phần bê tông giữa được thay thế bằng hộp UBOOT tại vùng gần trục trung hòa.

Nhờ đó, công trình vẫn đảm bảo khả năng chịu uốn nhưng giảm đáng kể khối lượng bê tông.

👉 Đọc chi tiết: Hệ sàn UBOOT làm việc như thế nào?

3. Vì sao UBOOT giúp giảm tải trọng?

Việc loại bỏ phần bê tông không tham gia chịu lực giúp giảm tải trọng bản thân của kết cấu.

Điều này mang lại nhiều lợi ích:

Giảm tải cho cột và móng.
Tiết kiệm khối lượng thép ở nhiều hạng mục.
Giảm tải trọng động đất.
Tăng hiệu quả kinh tế đối với công trình nhiều tầng.

👉 Đọc chi tiết: Cơ chế giảm tải của hệ sàn UBOOT.

4. Hệ sàn UBOOT có thể vượt nhịp bao nhiêu?

Một trong những ưu điểm nổi bật của UBOOT là khả năng tạo không gian lớn với ít cột hơn.

Khả năng vượt nhịp phụ thuộc vào:

chiều dày sàn,
tải trọng sử dụng,
cấp bê tông,
bố trí cốt thép,
yêu cầu độ võng.

Trong thực tế, nhiều công trình có thể đạt nhịp từ 8–16 m hoặc lớn hơn nếu được thiết kế phù hợp.

👉 Đọc chi tiết: Sàn UBOOT có thể vượt nhịp bao nhiêu?

5. Punching Shear quanh cột

Khi tải trọng truyền từ sàn xuống cột, khu vực quanh cột có nguy cơ xảy ra hiện tượng chọc thủng (Punching Shear).

Đây là một trong những nội dung quan trọng nhất khi thiết kế hệ sàn.

Kỹ sư cần tính toán:

chu vi kiểm tra,
chiều dày hữu hiệu,
cường độ chịu cắt,
vùng đặc quanh cột,
thép chống cắt nếu cần.

👉 Đọc chi tiết: Punching Shear trong hệ sàn UBOOT.

6. Quy trình thi công hệ sàn

Một quy trình thi công đúng kỹ thuật thường bao gồm:

Lắp dựng cốp pha.
Đặt thép lớp dưới.

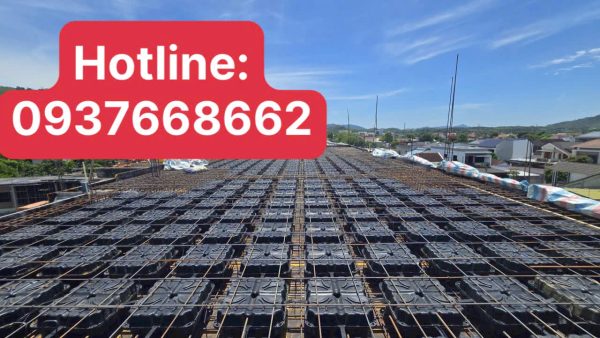

Định vị hộp UBOOT.
Lắp thép lớp trên.
Kiểm tra khoảng cách hộp.
Đổ bê tông.
Bảo dưỡng.

Việc kiểm soát đúng quy trình quyết định trực tiếp đến chất lượng và tuổi thọ công trình.

👉 Đọc chi tiết: Quy trình thi công hệ sàn UBOOT.

7. Những lỗi thi công thường gặp

Một số lỗi phổ biến:

Hộp nổi khi đổ bê tông.
Lệch vị trí hộp.
Bê tông không điền đầy.
Thiếu vùng đặc quanh cột.
Bố trí thép sai thiết kế.

Các lỗi này có thể ảnh hưởng đến khả năng chịu lực và tuổi thọ của kết cấu.

👉 Đọc chi tiết: Các lỗi thi công sàn UBOOT và cách xử lý.

8. So sánh UBOOT với sàn bê tông đặc

So với sàn đặc truyền thống, hệ UBOOT có nhiều ưu điểm:

Giảm tải trọng bản thân.
Khả năng vượt nhịp lớn.
Giảm số lượng cột.
Không gian linh hoạt hơn.
Tiết kiệm vật liệu ở nhiều hạng mục.

Tuy nhiên, việc lựa chọn cần dựa trên yêu cầu thiết kế, mục đích sử dụng và điều kiện thi công của từng công trình.

👉 Đọc chi tiết: So sánh hệ sàn UBOOT và sàn bê tông đặc.

Câu hỏi thường gặp

Hệ sàn phù hợp với công trình nào?

Thích hợp cho công trình có yêu cầu không gian lớn như trung tâm thương mại, bệnh viện, trường học, bãi đỗ xe và văn phòng.

Hệ sàn có làm giảm khả năng chịu lực không?

Không. Nếu được thiết kế đúng tiêu chuẩn, hệ sàn vẫn đáp ứng đầy đủ yêu cầu chịu lực và độ cứng.

UBOOT có giúp tiết kiệm chi phí không?

Việc giảm khối lượng bê tông và tối ưu kết cấu có thể giúp tiết kiệm chi phí tổng thể tùy theo từng dự án.

Có cần tính toán Punching Shear không?

Có. Đây là nội dung bắt buộc trong thiết kế kết cấu của hệ sàn.

Khám phá thêm

Nếu bạn muốn tìm hiểu chuyên sâu hơn, hãy xem các bài viết dưới đây:

UBOOT là gì? Báo giá, thi công và ứng dụng.: https://nhuacongnghiepgiare.vn/hop-nhua-uboot-la-gi-bao-gia-thi-cong-ung-dung/
Hệ sàn làm việc như thế nào? :https://nhuacongnghiepgiare.vn/he-san-uboot-lam-viec-nhu-the-nao-phan-tich-ky-thuat-kha-nang-giam-tai-va-cac-loi-thi-cong-thuc-te/
Sàn UBOOT có thể vượt nhịp bao nhiêu?: https://nhuacongnghiepgiare.vn/san-uboot-co-the-vuot-nhip-bao-nhieu-phan-tich-do-vong-do-cung-va-gioi-han-ket-cau/
Punching Shear trong hệ sàn .: https://nhuacongnghiepgiare.vn/punching-shear-trong-san-uboot-la-gi-vi-sao-day-la-van-de-nguy-hiem-nhat-quanh-cot/
Các lỗi thi công hệ sàn .:https://nhuacongnghiepgiare.vn/cac-loi-thi-cong-san-uboot-thuong-gap-va-cach-xu-ly-thuc-te-trong-cong-trinh/
So sánh hệ sàn với sàn bê tông đặc.: https://nhuacongnghiepgiare.vn/san-uboot-va-san-be-tong-dac-truyen-thong-khac-biet-ve-ket-cau-tai-trong-va-hieu-qua-cong-trinh/

Các bài viết này sẽ giúp bạn hiểu rõ từng khía cạnh kỹ thuật trước khi lựa chọn hoặc triển khai hệ UBOOT cho công trình.
